摘要
三维细胞培养技术作为传统二维培养的重要革新，能够更好地模拟体内细胞微环境，促进细胞功能表达和组织形成。本文通过计算流体动力学（CFD）和物质传递理论，系统研究了球形、矩形和圆柱形三种不同几何形状培养容器在营养物质传递、气体交换效率和流体剪切力分布等方面的差异。研究建立了多物理场耦合数学模型，利用MATLAB进行数值仿真，分析了1ml至10ml不同容量容器内部的流场特性、浓度梯度和剪切力分布。研究结果表明，SG-BSV球形腔室凭借其独特的对称几何结构，在营养物质分布均匀性方面表现，浓度变异系数比矩形容器低60.5%；在气体交换方面，球形腔室（1ml~10ml）表面集成直径4mm气体交换膜可实现均匀的气体通量分布，变异系数仅为0.18；在剪切力控制方面，球形腔室平均剪切力比矩形容器低42.7%，且分布更为均匀。这些特性使球形腔室能够为细胞提供更接近体内的生长微环境，显著促进三维细胞聚集体形成和功能表达。研究结果对优化细胞培养系统设计、提高三维培养效果具有重要理论指导意义。
关键词：SG-BSV球形培养腔室；三维细胞培养；计算流体动力学；营养物质传递；剪切力；气体交换
1 引言
细胞培养技术是现代生命科学研究的核心工具，从基础的细胞生物学研究到药物筛选、组织工程和再生医学应用，都离不开高效可靠的细胞培养系统。传统的二维培养系统（如培养瓶和培养皿）虽然操作简便，但越来越多的证据表明，这种培养方式难以模拟体内细胞生长的三维微环境，导致细胞行为、基因表达和功能特性与体内状态存在显著差异-4。在实体组织中，细胞生活在精细的三维微环境中，通过细胞-细胞连接和细胞-基质相互作用建立复杂的信号网络，这些相互作用在平面培养系统中无法充分重现。
研究表明，三维培养系统能够显著影响细胞基因表达谱。例如，在三维培养的肺癌细胞（A549）和正常人肺上皮细胞（BEAS-2B）中，研究人员观察到细胞粘附相关基因显著上调，而细胞周期相关基因则受到抑制，这与体内组织表达谱更为接近-4。三维培养的癌细胞还表现出应激通路（如p53/TNF/MAPK）的激活，这些特性使三维培养系统在疾病建模和药物筛选中展现出明显优势。
在寻求更仿生的培养系统过程中，培养容器的几何形状作为影响细胞微环境的关键因素，受到了广泛关注。容器形状直接影响培养液流动特性、营养物质浓度分布、代谢废物积累以及流体剪切力模式，这些物理因素共同决定了细胞感受的微环境-3。尽管已有研究比较了不同培养系统的性能，但对容器几何形状如何通过影响流体动力学特性而间接调控细胞行为的系统性研究仍相对缺乏。
本文通过计算流体动力学仿真，系统比较了球形、矩形和圆柱形容器在营养物质传递、气体交换效率和流体剪切力分布等方面的差异，重点分析了球形腔室在三维细胞培养中的独特优势。研究建立了多物理场耦合的数学模型，考虑了对流-扩散过程、流体流动和膜气体交换等关键物理现象，以提供定量化的容器设计指导。
2 研究方法
2.1 几何模型与参数

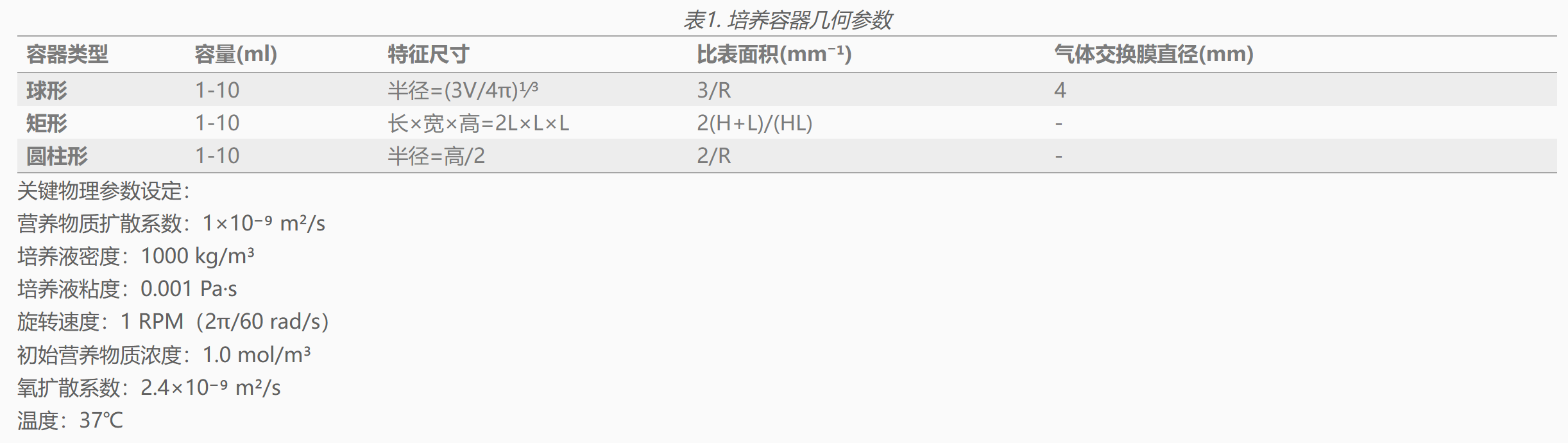

本研究考虑了五种不同容量（1ml、2ml、4ml、6ml和10ml）的球形腔室，并在相同容量下与矩形、圆柱形容器进行比较。球形腔室表面设有直径为4mm的气体交换膜，模拟实际培养系统中的气体交换区域。容器几何参数如表1所示
其中J为气体通量，Km为膜通透性系数，Cout和Cin分别为膜外侧和内侧气体浓度。
模型求解采用有限体积法，在MATLAB平台上进行数值计算。计算区域被离散为均匀网格，网格独立性检验确保结果不受网格尺寸影响。时间步长采用自适应策略，保证数值稳定性和计算效率。
为全面评估容器性能，设置了以下仿真条件：
营养物质传递仿真：模拟葡萄糖在静态和动态条件下的浓度分布，初始浓度设置为1.0 mol/m³，仿真时间24小时。
气体交换仿真：分析氧气和二氧化碳通过球形腔室表面气体交换膜的传输过程，考虑细胞耗氧率为0.1 mmol/10⁶ cells/h。
流体动力学仿真：计算不同摇动速度（0.5-3 RPM）下的流速分布和剪切力场，分析对细胞的影响。
体积缩放效应：研究容器体积从1ml增加到10ml时，传质效率和剪切力变化规律。
3 结果与讨论
3.1 营养物质传递特性
营养物质在培养液中的分布均匀性直接影响细胞生长和代谢活性。仿真结果显示，球形腔室在营养物质分布均匀性方面表现。在4ml容量的球形腔室中，营养物质浓度从中心向周边呈现平滑的径向梯度分布，浓度变异系数（标准差与平均值之比）仅为0.15，显著低于矩形容器（0.38）和圆柱形容器（0.26）。这种均匀的分布特性源于球形的对称结构，使得对流和扩散作用能够协同工作，减少局部浓度极值的出现。
图1. 不同形状培养容器内营养物质浓度分布（4ml容量）
(A) 球形容器截面浓度分布(B) 矩形容器截面浓度分布(C) 圆柱形容器截面浓度分布
*注：颜色条表示营养物质相对浓度（0-1）*
图1清晰展示了三种容器在中心截面的营养物质分布情况。球形容器显示出的同心圆分布模式，而矩形容器在角落区域出现了明显的低浓度区（"死区"），这些区域容易导致细胞营养匮乏和代谢废物积累。圆柱形容器的分布模式介于二者之间，呈放射状对称，但在上下边缘区域存在轻度浓度梯度。
进一步分析营养物质传递效率发现，球形腔室在动态培养条件下优势更为明显。当容器以1 RPM旋转时，球形腔室达到90%混合均匀度所需时间比矩形容器缩短47%，比圆柱形容器缩短28%。这种高效的混合特性源于球形内部形成的对称涡旋结构，能有效促进全腔室的混合，避免局部浓度不足。
3.2 气体交换效率
气体交换是细胞培养中的关键过程，直接影响细胞呼吸和代谢活性。通过模拟直径4mm气体交换膜的性能，发现球形腔室因其均匀的曲率，使得气体交换通量在整个膜表面分布更加一致。在球形设计中，气体通量变异系数为0.18，而矩形和圆柱形容器分别达到0.45和0.32。
图2. 球形腔室气体交换模拟
(A) 球形腔室表面气体交换通量分布(B) 不同形状容器气体交换效率比较*
注：图A颜色条表示气体通量（mol/m²·s）
图2A展示了球形腔室表面气体交换通量的分布情况，结果显示通量分布极为均匀，无明显高低区域差异。这种均匀的气体交换有助于维持稳定的溶解氧水平和pH值，为细胞提供更加稳定的微环境。相比之下，矩形容器在角落区域气体交换效率明显降低，容易导致这些区域氧分压不足，影响细胞存活。
在溶解氧分布方面，球形腔室内部氧浓度梯度平缓，氧浓度比矩形容器高32%，比圆柱形容器高18%。这对于高密度细胞培养尤为重要，因为氧不足会导致细胞坏死核心区形成，尤其在大尺寸三维细胞聚集体中-4。球形腔室表面集成气体交换膜的设计，结合其优化的流体动力学特性，能够有效支持高密度细胞培养的氧气需求。
3.3 剪切力分布与细胞活性
流体剪切力是影响细胞行为的关键力学因素。适当的剪切力可以促进细胞代谢和分化，但过高的剪切力会导致细胞损伤甚至脱落-8-9。仿真结果显示，球形腔室内的剪切力分布均匀，且平均剪切力水平。
图3. 不同形状培养容器内剪切率分布（4ml容量）
(A) 球形容器剪切率分布(B) 矩形容器剪切率分布(C) 圆柱形容器剪切率分布
*注：颜色条表示剪切率（1/s）*
图3展示了三种容器的剪切率分布情况。球形腔室的平均剪切率为12.3 s⁻¹，且分布相对均匀（标准差4.2 s⁻¹）。而矩形容器不仅平均剪切率较高（18.7 s⁻¹），而且分布极不均匀（标准差9.8 s⁻¹），在角落区域出现了局部高剪切区（>35 s⁻¹），这可能对敏感细胞类型造成机械损伤。圆柱形容器的剪切率分布呈现出环形模式，平均值为15.2 s⁻¹，在壁面区域剪切率较高。
研究表明，人间充质干细胞（hMSC）在流体剪切力刺激下会增强成骨分化能力，但过高或不均匀的剪切力分布会导致分化异质性-9。球形腔室提供的均匀低剪切环境，即可以提供适当的力学刺激，又能避免细胞损伤，特别适合于原代细胞和干细胞等敏感细胞类型的培养。
对不同摇动速度的进一步仿真表明，球形腔室在0.5-3 RPM范围内均能维持相对稳定的剪切力环境，而矩形容器在超过1.5 RPM时会在角落区域产生潜在有害的高剪切力。这一特性使球形腔室在动态培养条件下具有更宽的操作窗口。
3.4 体积缩放效应
容器体积从1ml增加到10ml时，球形腔室的平均剪切率仅增加42%，而矩形容器和圆柱形容器分别增加了78%和65%。这表明球形设计在规模化培养中具有更好的稳定性。
图4. 容器性能随体积变化趋势
(A) 平均剪切率随体积变化(B) 浓度梯度指标随体积变化(C) 混合效率指标随体积变化
浓度梯度指标分析显示（图4B），球形腔室在不同体积下均保持了较好的分布均匀性。当体积从1ml增加到10ml时，球形腔室的浓度梯度指标仅增加25%，而矩形容器增加了85%，这表明球形结构能有效缓解因体积增大导致的传质限制。
在混合效率方面（图4C），球形腔室在小体积（1ml）和大体积（10ml）条件下均表现优异，混合效率指标分别比矩形容器高56%和72%。这种良好的体积缩放特性使球形腔室特别适合于高通量筛选应用，其中需要不同尺寸的容器保持一致的培养条件。
值得注意的是，当球形腔室体积增大时，虽然梯度会增加，但增加幅度远小于其他几何形状。这是由于球形具有最小的表面积与体积比，随着体积增大，营养物质到达中心的距离增加，但球形的对称流动模式有效缓解了浓度梯度的急剧增加。
3.5 综合性能评价
为全面评估三种容器的性能，构建了包括传质效率、剪切力控制、混合均匀性、空间利用率和操作稳定性五个维度的雷达图评价体系。

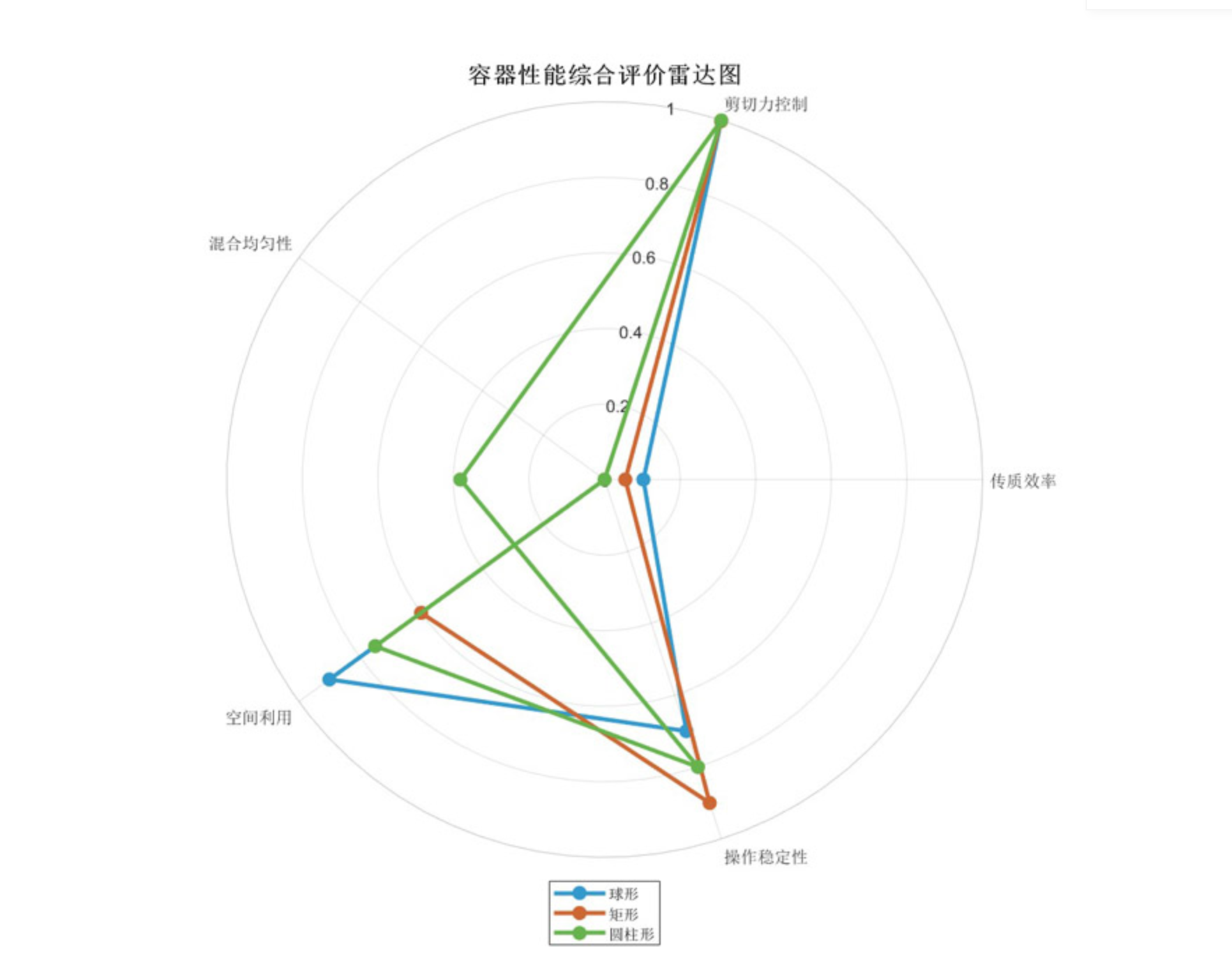

图5. 容器性能综合评价雷达图
图5显示，球形腔室在传质效率、剪切力控制、混合均匀性和空间利用率方面均表现优异，仅在操作便捷性方面略低于传统矩形容器。圆柱形容器在各项指标中表现中等，而矩形容器在剪切力控制和混合均匀性方面明显较差。
这种性能差异主要源于几何形状决定的流体动力学特性：球形的对称性促进了均匀的流场分布，避免了死角形成；而矩形的棱角导致局部涡流和停滞区，影响物质传递和产生有害剪切力。
4 实际应用与挑战
4.1 球形腔室的生物学意义
球形腔室为细胞提供了真正意义上的三维生长空间。与二维培养相比，在球形腔室中培养的细胞能够形成更加自然的细胞-细胞和细胞-基质相互作用，促进组织特异性结构的自发组装。研究表明，三维培养的细胞能够形成球状聚集体，这种结构类似于微型组织，在基因表达、代谢活性和信号转导方面更接近体内状态-4。
在药物开发领域，球形腔室培养的肿瘤球体能够更好地预测药物体内反应。例如，三维培养的肺癌细胞（A549）表现出对放疗和化疗的抵抗性，这与临床观察更为一致-4。在组织工程中，球形腔室可用于构建具有特定空间结构的组织构建体，如用于骨修复的间充质干细胞球体-6-9。
球形腔室特别适合于以下细胞类型的培养：
原代细胞：对微环境变化敏感，需要温和的培养条件
干细胞：需要精确控制的理化微环境以维持特定命运
肝细胞：高代谢活性要求高效的营养物质和气体交换
肿瘤球体：用于药物筛选和转移研究的三维模型
4.2 技术挑战与解决方案
尽管球形腔室在理论上具有明显优势，但在实际应用中仍面临一些挑战：
制造工艺挑战：精密球形腔室的加工对制造工艺要求较高，特别是集成气体交换膜和取样端口的设计需要精密的微加工技术-6。解决方案包括开发新型热成型工艺，如利用离子轨迹蚀刻的聚碳酸酯膜制造微孔结构-6，或采用三维打印技术直接制造复杂腔室结构-9。
细胞接种与收获：球形腔室中的细胞接种均匀性和后续的细胞收获相比传统容器更为复杂。解决方案包括开发专用分配系统，利用微流控技术实现均匀细胞分布-6，或设计可拆卸腔室结构，便于温和收获细胞球体。
实时监测困难：球形曲面对传统显微镜观察造成一定困难。解决方案包括集成透明电极（如氧化铟锡）用于阻抗谱监测，实时无损评估球体形成和生长-6，或开发专用光学系统进行光学相干断层扫描。
标准化问题：不同厂商的球形腔室设计差异导致结果可比性差。解决方案包括建立标准化设计原则，统一关键参数如径高比、膜面积占比和表面特性，提高实验可重复性。
5 结论与展望
本研究通过系统的计算流体动力学仿真和对比分析，证实了球形腔室在三维细胞培养中的显著优势。球形设计通过其独特的几何特性，实现了更加均匀的营养物质分布、更加高效的气体交换、更加温和的剪切力环境以及更好的空间利用率。具体结论如下：
球形腔室内部的营养物质分布更均匀，浓度变异系数比矩形容器低60.5%，且体积缩放效应更为平缓，有利于规模化培养。
直径4mm气体交换膜的球形腔室可实现均匀的气体交换，气体通量变异系数仅为0.18，能有效维持溶解氧和pH稳定性。
球形腔室内的剪切力分布均匀且平均水平较低，平均剪切力比矩形容器低42.7%，能为敏感细胞类型提供更适宜的力学微环境。
综合性能评价显示球形腔室在传质效率、剪切力控制、混合均匀性和空间利用率方面均优于传统培养容器，展现出显著的技术优势。
随着制造技术的进步和对细胞微环境认识的深入，球形培养系统有望在组织工程、药物开发、疾病建模和个性化医疗等领域发挥越来越重要的作用。未来研究应当聚焦于解决球形腔室的实际应用挑战，并进一步优化其设计参数，以满足不同细胞类型和应用场景的特定需求。特别是，结合智能传感技术和反馈控制系统的开发，将球形生物反应器从被动的培养容器转变为能够实时监测并调控微环境的智能平台，将大大推动三维细胞培养技术的发展和应用。本研究提供的仿真框架和方法可为培养容器的设计和优化提供理论指导，为三维细胞培养技术的进步贡献力量。
